A5754-H32 2T vs A3003-H14 3T
알루미늄 패널 비교

* A5754-H32 2T는 A3003-H14 3T를 대체하여 사용합니다.

1. A5754 / H32 2T 제품은 오랫동안 국내외 유명건물에 시공되며 가공, 시공, 외관우수, 견고성, 평탄도 등의
품질을 인정받아 대형 고층건물에 우수 소재로 사용되고 있습니다.


1) KS/국제규격 Standards를 준수하는 노벨리스코리아의 관리기준으로 생산됩니다.
① 물성비교표(EN-DIN)
물성비교표(EN-DIN)

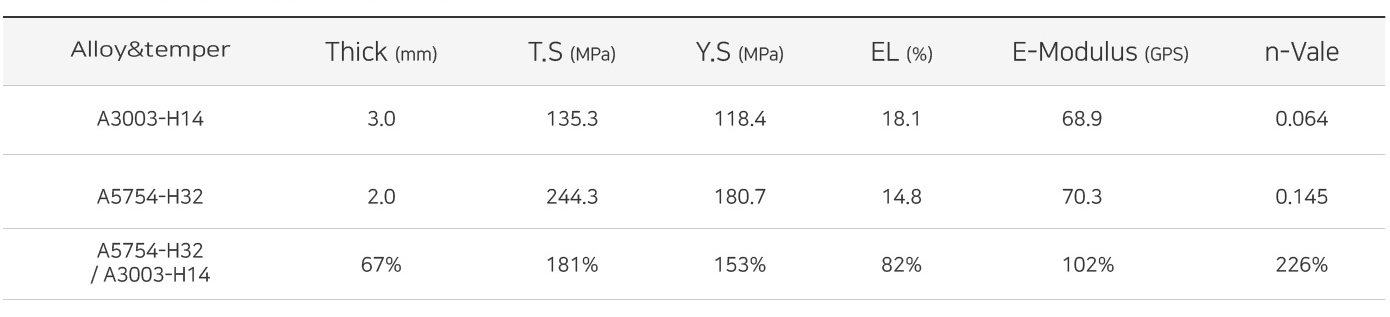

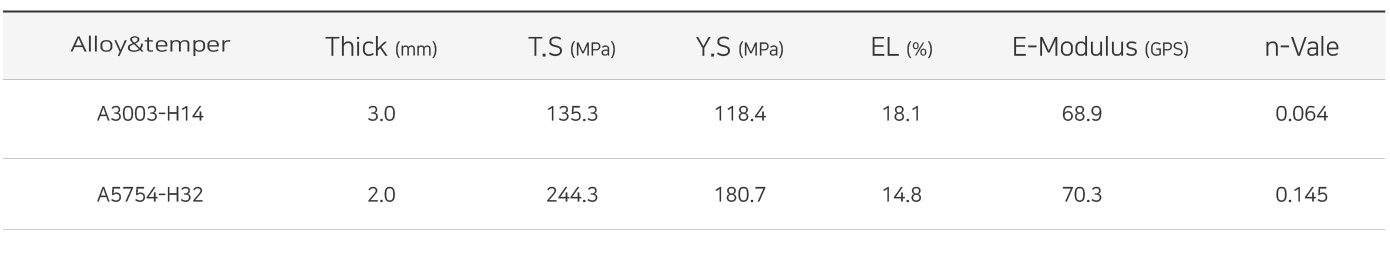

② 노벨리스 공급제품 물성표 (노벨리스 Solution Center)
노벨리스 공급제품 물성표
* 설명 :
① 노벨리스는 국제규격을 훨씬 상회하는 기준으로 생산 / 관리 공급합니다.

② A5754-H32는 A3003-H14 보다 1.53배 우수하며, A5754-H32 2T는 A3003-H14 3T를 대체하여 사용가능합니다.

③ H42표기 : H42는 H22 또는 H32를 코일 코팅한 상태를 의미합니다.

④ 풍압 외기조건에 합당한 조건에 필요한 허용응력으로 두꼐를 감안한 Alloy별 허용응력은 하기 #표1, 표2와 같습니다.


#표1. 허용응력 비교표
허용응력 비교표

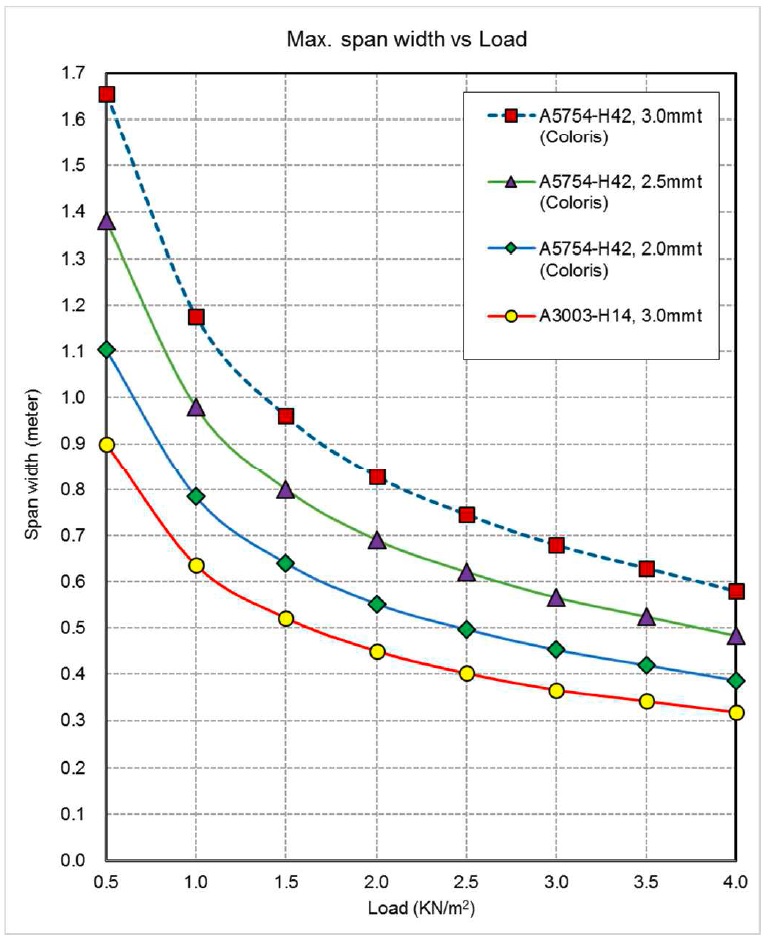

#표2. 5754 H32 2T, 2.5T, 3T VS 3003 H14 3T (Load 변동에 따른 두께별 허용응력
허용응력 비교표
* 허용응력은 독일규격 건축관련 Din4113에 따릅니다.



2) 국내, 국외 유수건물에 채택되어 시공되었습니다.
① 진주 LH공사 신사옥(현대건설) A5754 2.0T / 70,000㎡ ② 울산 시립도서관(한양) A5754 2.0T / 10,000㎡

③ 마곡 LG사이언스파크(GS건설) A5754 2.0T / 16,000㎡

④ 창원 유니시티복합시설(계룡) A5754 2.0T / 20,000㎡ (2018.07 예정)

⑤ 고대안산병원 의료지원동(풍림) A5754 2.0T / 5,500㎡

⑥ 베트남 LandMark81 Tower(현대알루미늄) A5754 2.0T / 4,000㎡

⑦ 캐나다 Telus Sky building(이건창호) AQc05 3T / 22,000㎡

⑧ 평촌 휴비츠 신사옥 AQc05 2T, 3T / 5,000㎡

⑨ 고성 해돋이 통일전망대 AQc05 3T / 2,000㎡

⑩ 영국 히드로 공항, 스위스 klothen 공항, 중국은행, 중국 동방명주, 중국 천진 텔레콤, 말레이시아 텔레콤 외 다수 (첨부 : 노벨리스 Reference 참조)



3) 노벨리스코리아에서 품질을 보증합니다.
① 세계 1위의 알루미늄 생산업체인 노벨리스에서 20년 이상 품질을 보증합니다.

② A5754는 Mg가 3%이상의 합금으로 우수한 DC 압연설비를 보유한 업체에서만 생산이 가능합니다.

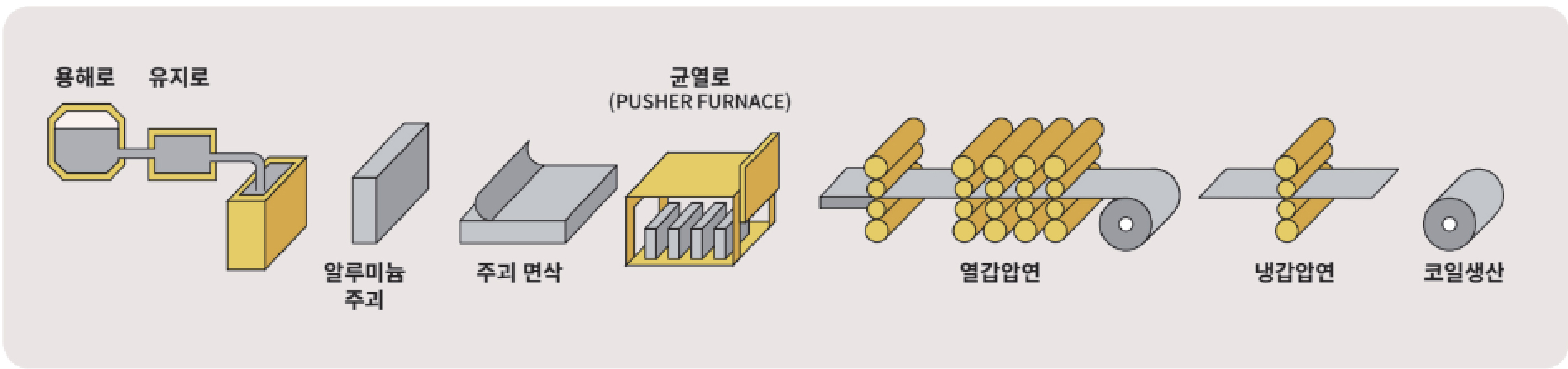

DC방식 (노벨리스 코리아)
DC방식 (노벨리스 코리아)

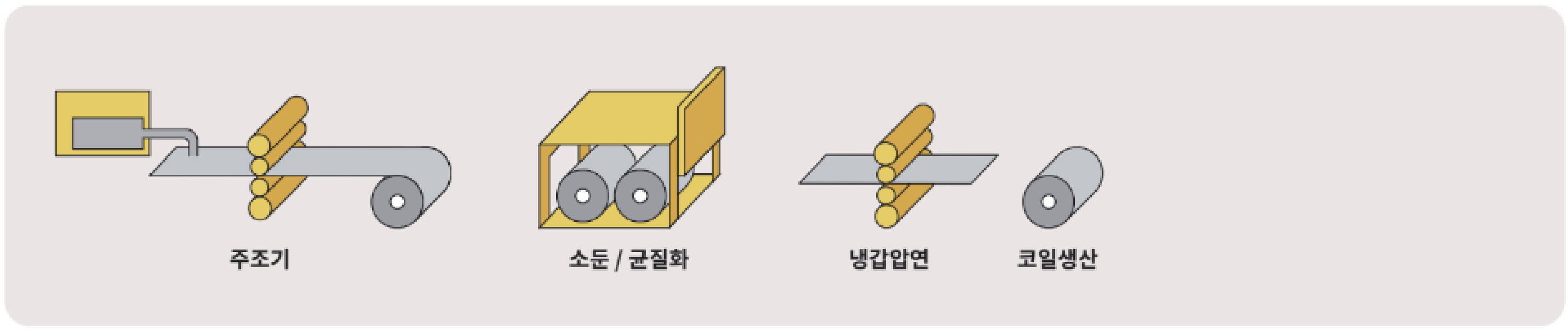

CC방식 (저가알루미늄 생산업체)
CC방식 (저가알루미늄 생산업체)
* CC방식은 Coasting -> 면삭 -> Hot Roll 공정없이, 주조 단계에서 곧바로 Hot Band가 제조되어, 산소와 만나서 생기는 산화 AL을 제어 할 수 없어 표면 Quality가 DC 방식보다 좋지 않으며 High Mg 합금생산에 제약이 발생합니다.




2. A5754-H322 2T는 A3003-H14 3T 대비 80% 수준의 가격으로 경제적입니다.

1) 같은 품질의 유럽 노벨리스 제품은 A5754-H32 2T가 A3003-H14 3T 보다 비싸게 수입되는 제품을 국산화하여 공급함으로 원가가 절감되었습니다.

2) 해외에서 수입되는 동일제품보다 납기 및 파손 시 대체 등에 유리합니다.




3. 코일 코팅을 하여 미려하고 색상이 균질합니다.

1) 특히 메탈릭 칼라에서는 더욱 우수합니다.

2) 코일코팅은 명확한 유럽 품질검사 기준 (ECCA-시방서에 test 기준 명시)에 따라 검사합니다.
(ECCA-European Coil Coating Association-국내에는 코일 코팅 또는 스프레이 코팅에 관한 일관된 조직이나 기준이 없어서 ECCA 기준에 따라 검사하는 것이 명확한 기준이 됩니다.)

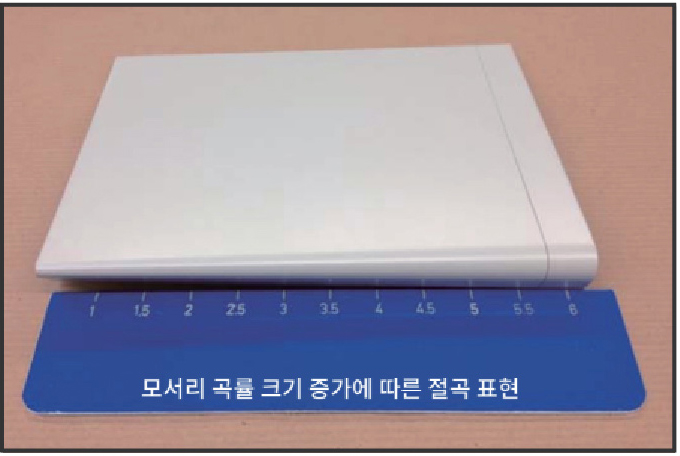

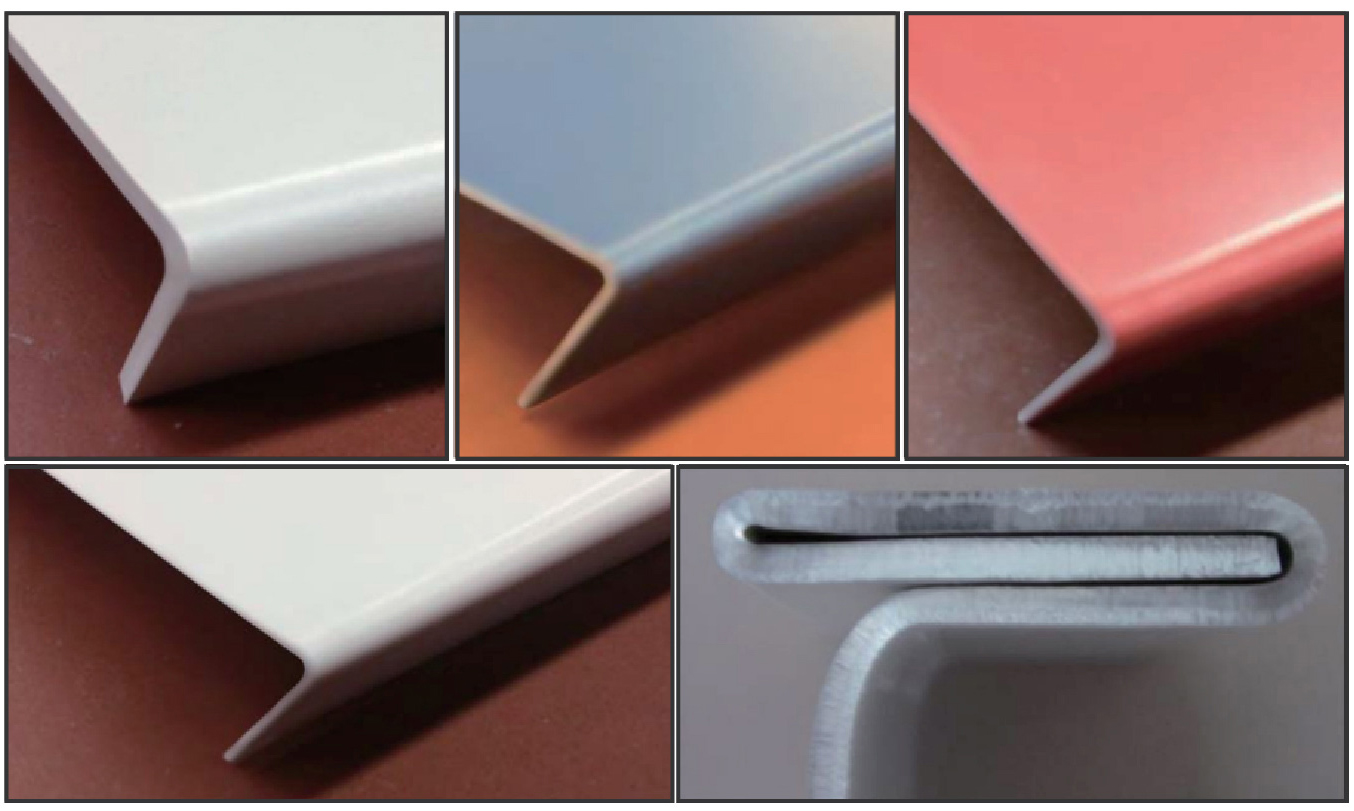

4. 모서리 외관이 상대적으로 sharp합니다.

1) 3T 두께는 곡률이 6~8R인데, 반해 2T 두께는 곡률이 4~5R 이므로, 모서리가 보다 Sharp함으로써 평탄도 및 외관이 수려하며, 모서리 크랙 현상이 없습니다.

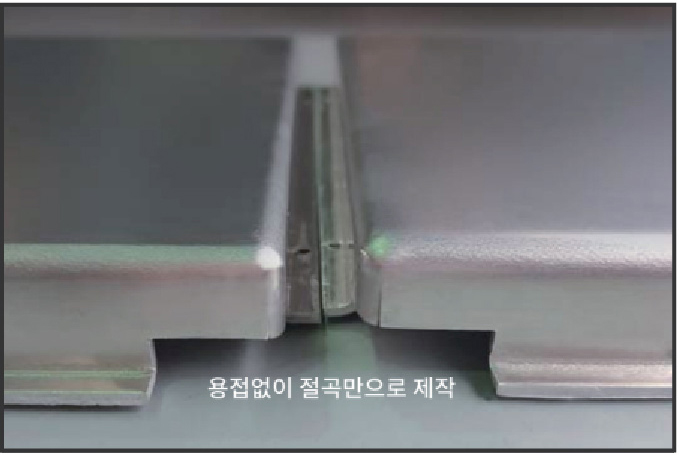

2) 용접없이 절곡이 가능하며 누수가 없습니다.

3) 다양한 절곡이 가능하며 선코팅 표면의 크랙이 없습니다.



* 컬러리스 2T 제품의 절곡값은 0.5mm까지 가능(밴딩 후 표면이상 없음)
* 일반 후 도장 3T 제품보다 컬러리스(선도장) 2T 제품이 직각에 가까운 절곡값을 구현
* 용접없이 절곡 구현 / 코너부위 누수 없음



* 다양한 절곡이 가능함




5. 생산 규격이 충분히 넓고 광폭공급에 우수한 품질이 검증 되었습니다.


1) 최대 공급 규격 -> 1,650 (폭) x 6,000(길이)

2) LH 진주 신사옥 적용사례 -> 1,600 (폭) x 2,000 (길이) (평탄도, 가공, 시공, 견고성, 색상에서 우수합니다.)





ALUMEX 패널 고강도 알루미늄 패널



▶ 제품특징

ALUMEX는 영진철강과 세계 최대의 알루미늄 압연제품 생산기업인 노블레스가 함께 탄생시킨 고급 알루미늄 브랜드로서 기존 알루미늄의 이미지에서 벗어난 고강도 알루미늄 합금입니다.



▶ 알루맥스(고강도 알루미늄 합금)는 환경을 보호합니다.

일반 알루미늄 외장 패널 3㎜를 알루맥스 2㎜로 사용하면 30년 된 소나무 5그루를 심는 효과가 있습니다.
30㎡의 건물에 외벽을 시공한다고 가정하면 15,000여 그루의 나무가 필요합니다. 3mm 일반 알루미늄과 동일한 강성을 가지면서 탄소 발생과 건물의 하중, 그리고 건축 비용까지 줄일 수 있는 2mm 알루맥스(고강도 알루미늄) 외장재의 미래입니다.

참조 : 경기 개발 연구원 발표 논문

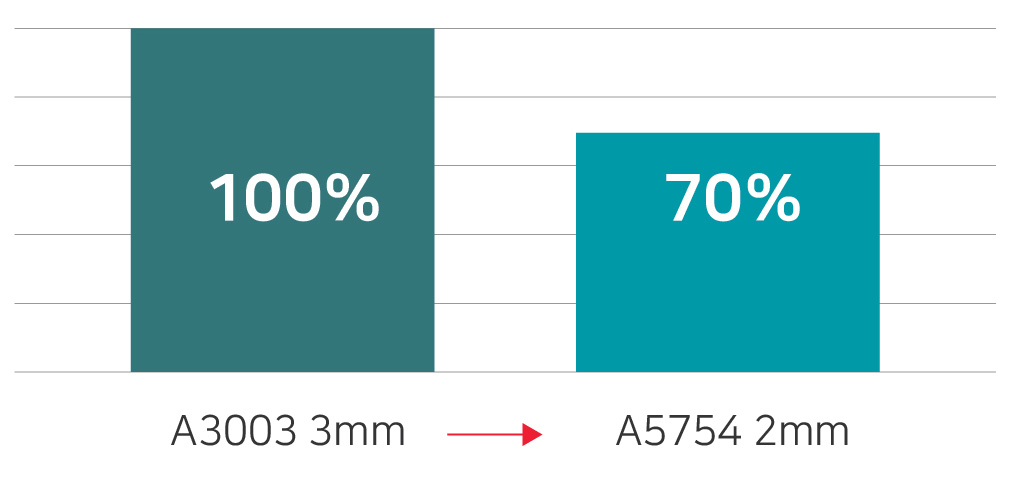

▶ A3003 3㎜ -> A5754 2㎜ 단가비교



　

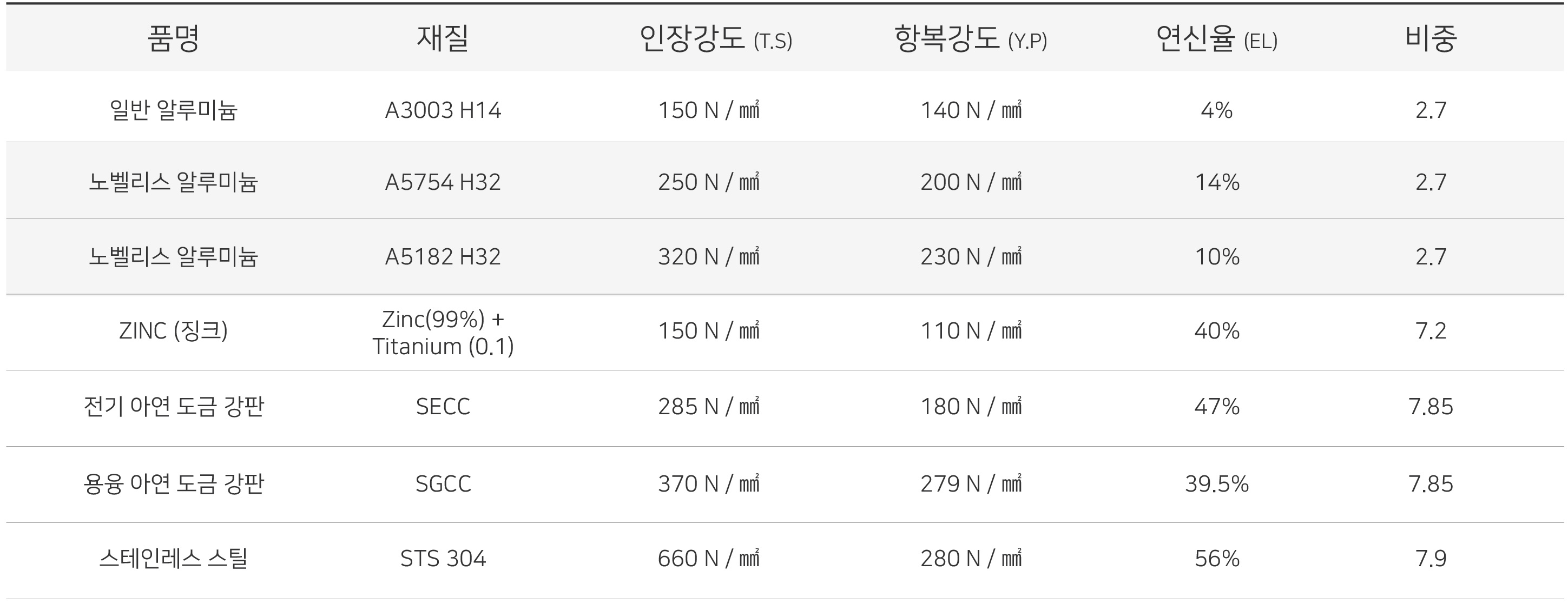

금속재료 특성 비교표

기계적 성질 비교표 (알루미늄 판재 및 아연 도금 강판)
기계적 성질 비교표
* AL-Mg 5000계 합금은 해수 및 공업지대의 오염에 강합니다.

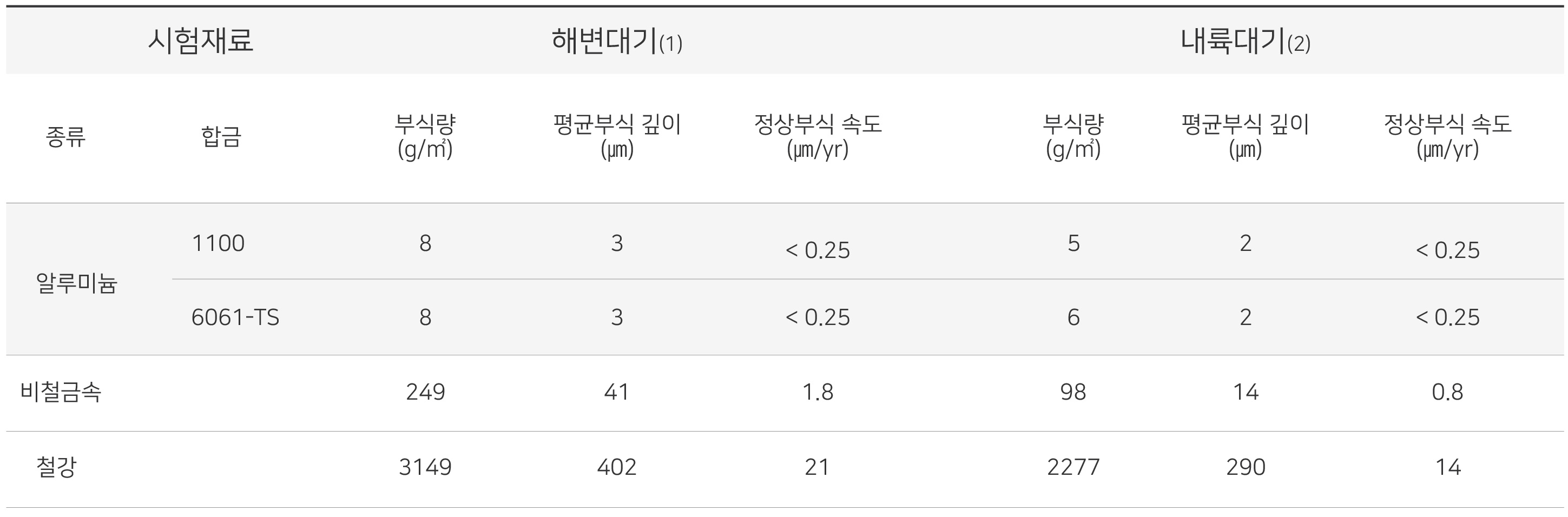

자연환경에 있어서 내식성 시험 (대기노출 시험 16년의 결과)
자연환경에 있어서 내식성 시험
(1) 노출장소 : Limon Bay (Panama 운하지대) (2) 노출장소 : Miraflores Locks (Panama 운하지대) 해안에서 8km







Novelis coloris™ 알루미늄 선코팅 패널


균일한 도막 품질의 우수한 대형 건축 외장재




▶ 탁월한 경제성

고강도 알루미늄을 선도한 장 제품으로 일반 알루미늄과 동일한 강도를
30% 낮은 가격에 만나실 수 있습니다. 강도를 높여 두께를 줄임으로써
경제성과, 시공상의 편의를 실현하였고, 후도장으로 인한 이색 등의
문제점도 한 번에 해결한 고급 외장재 패널 입니다.

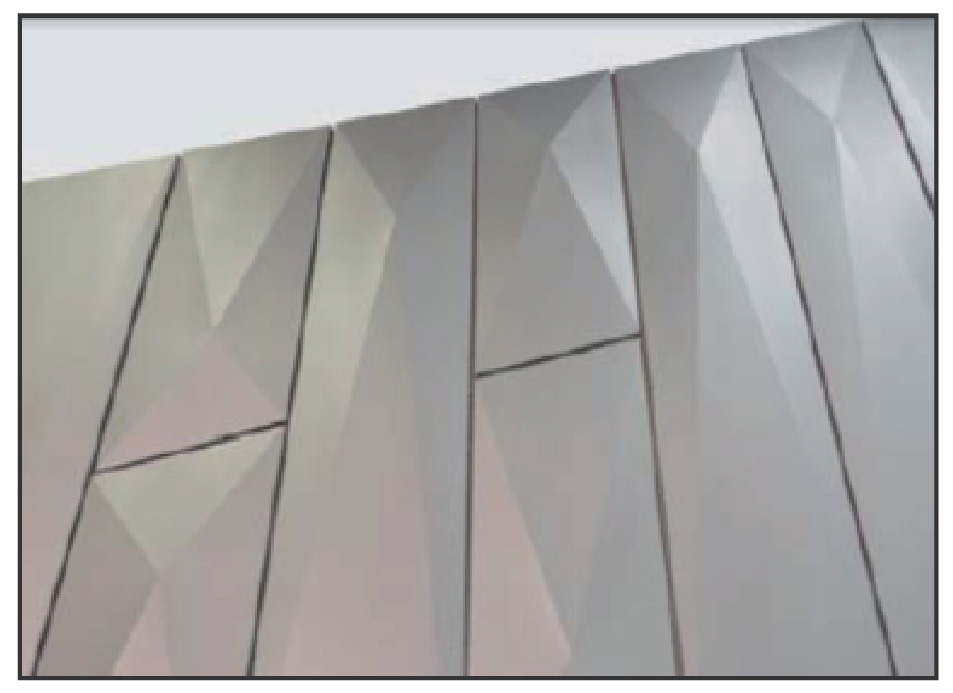

* 컬러리스는 SOLID 알루미늄으로 이루어진 제품으로 입체적인 형상의 제품에 적합한 소재입니다.
　

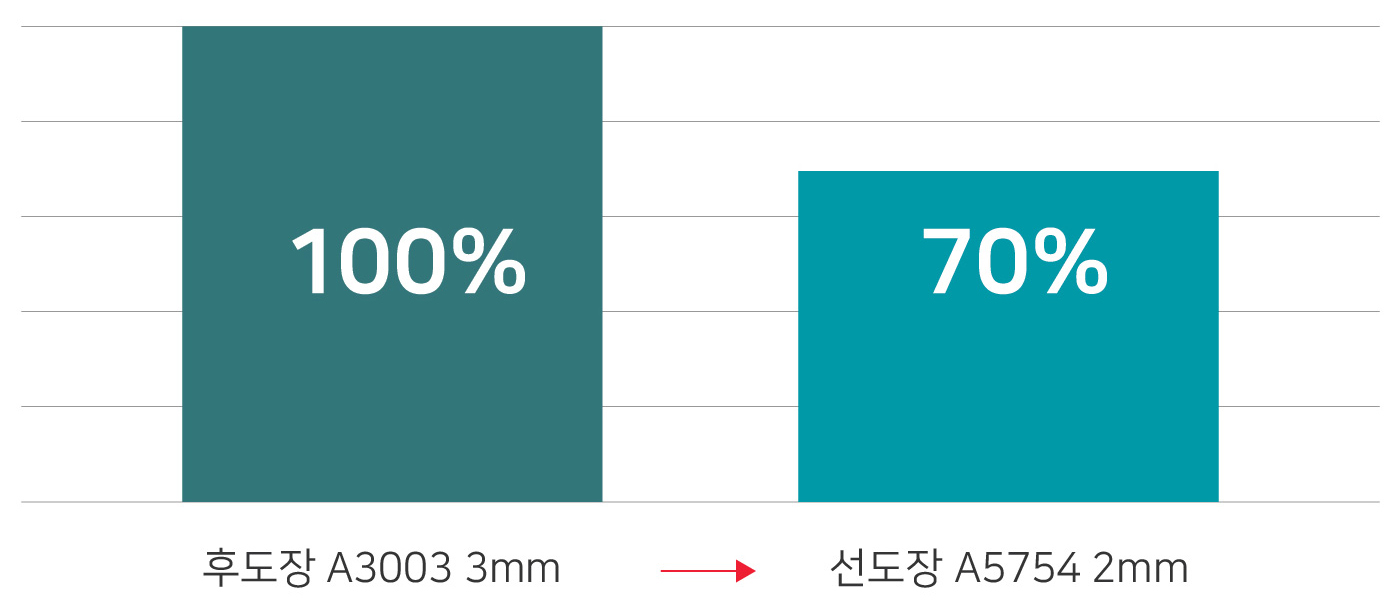

▶ A3003 3mm -> A5754 2mm 단가비교

단가비교

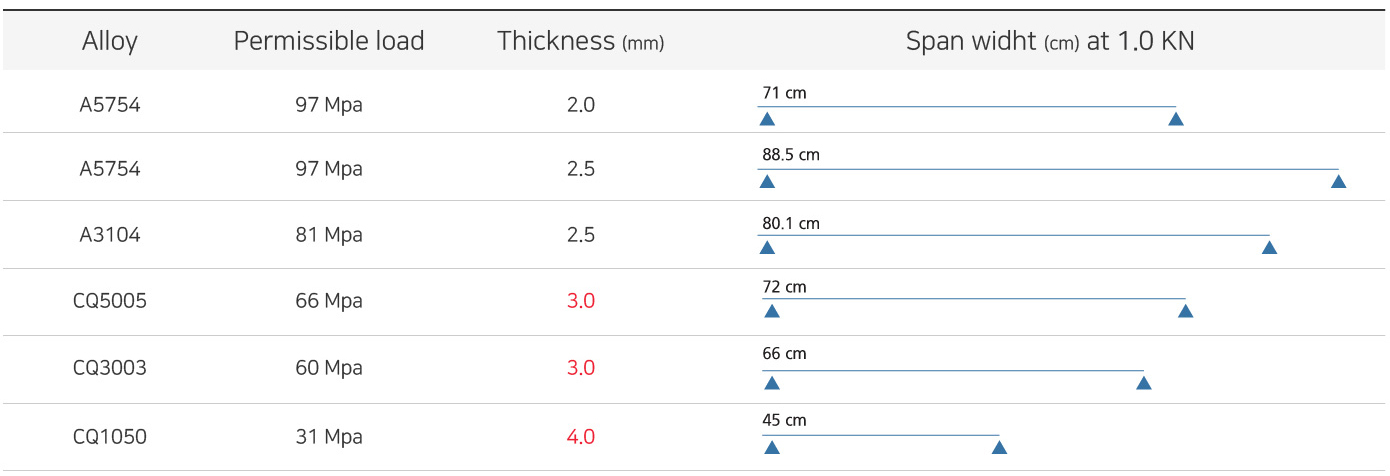

▶ 허용응력 비교표

　



Novelis coloris™ Anti-Graffitti 선코팅 패널


균일한 도막 품질의 우수한 대형 건축 외장재






▶ 제품 특징

오염된 건물은 우리 주변 곳곳에서 찾을 수 있습니다. 일반적인 오염물(흙,
먼지)은 쉽게 제거가 가능하나, 도시형 오염물질과 공해물질인 실링제 유분은
건물을 쉽게 오염시키고 제거하기도 어렵습니다.


판넬의 표면을 보호하는 수지도막은 시간이 지남에 따라 자외선 등에
열화되어(분체화, 열화) 하도층인 도색페인트 층에 오염물이 침착되므로
제거가 어려워집니다.



　
▶ 비오염 대책

도막표면의 특수기능성 Anti-Graffiti의 효과는 표면장력이 매우 낮은
표면을 만듦으로, 오염물질 흠착을 방지하여 오염물을 빠르게 표면에서
분리할 수 있습니다.


▶ Anti-Graffiti Coating

FEVE(플로오로에틸비닐에테르)계 불소수지에 특수 Anti-Graffiti 기능성을
부가한 Clear코팅과 기존 PVDF계 불소지수 Coating을 결합하여 우수한
내구성과 내후성 발휘는 물론, 다양한 색상 구현이 가능한 제품입니다.
Anti-Graffiti는 3coat 이상이며 FEV(불소수지)를 사용하며 30㎛ or 35㎛
이상입니다.


▶ 품질보증

A5754용 Anti-Graffiti(안티그라피티)는 영진철강, PPG,
노벨리스코리아가 공동개발한 국산 비오염 도료입니다.
Anti-Graffiti는 4,000시간 UV TEST를 거친 제품으로써
AMMA 및 ECCA(유럽코일코딩협회기준)규정을 준수하며,
글로벌 기업인 PPG, 노벨리스에서 20년 이상의 품질을 보증합니다.

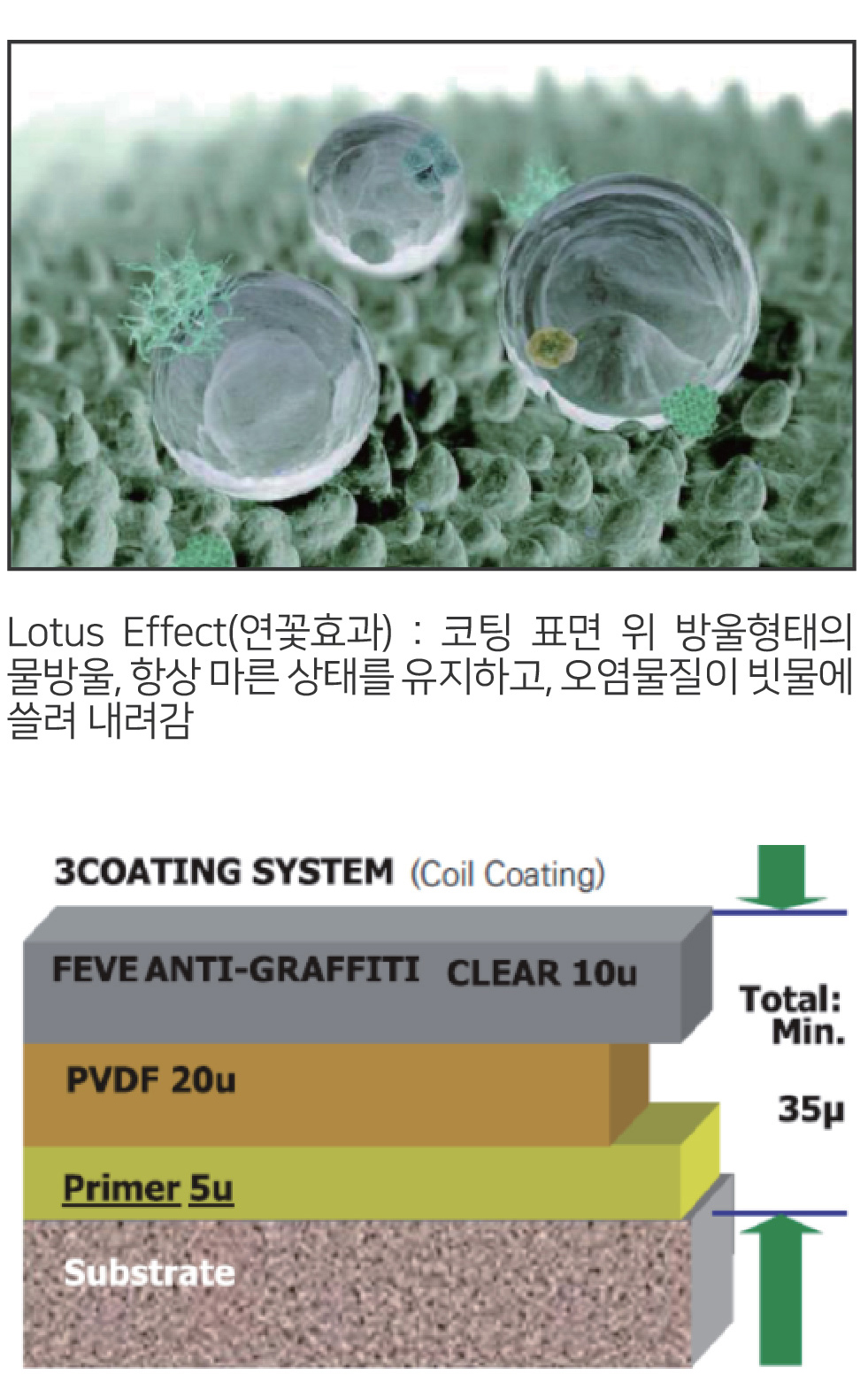

▶ 비오염 코팅패널 매커니즘

　




ALUMEX Boltless 고강도 알루미늄 샌드위치 패널

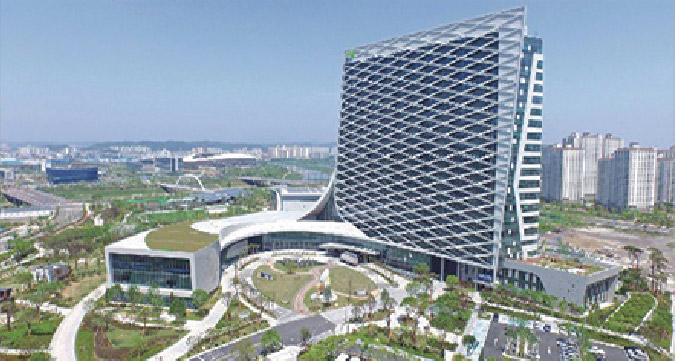

▲노벨리스의 고강도AL(알루미늄)이 적용된 LH진주사옥

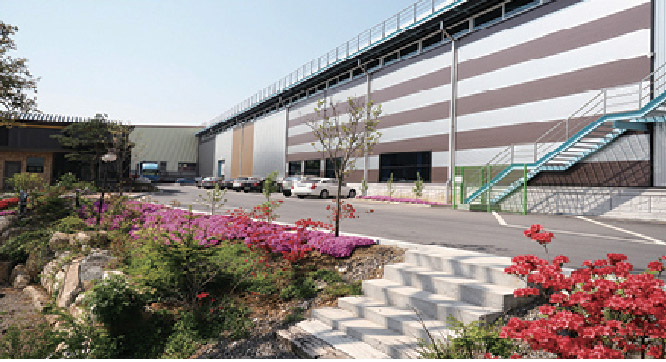

▲고강도 AL(알루미늄) 샌드위치패널이 적용된 영진철강 공장




　


▶ 제품특징

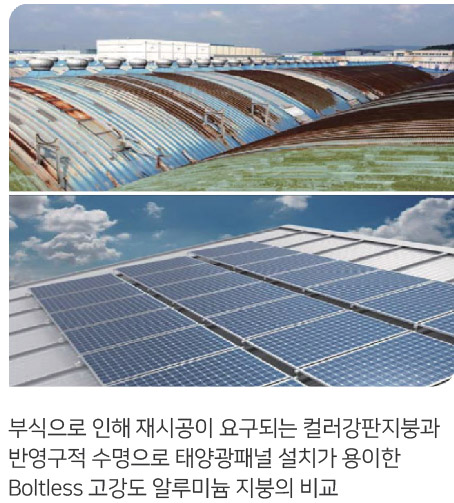

고강도 알루미늄을 사용함으로 노숙 염려가 없어 반영구적인 수명을 확보
시공시 볼트 노출이 없으므로(볼트리스 타입), 지붕 누수 원인 방지
-> 태양광 설치 여부와 관계없이 지붕수명 연장
칼라강판 대비 1/3 무게, 같은 수준의 강도
우수한 태양열 차단 효과로 건물 내부온도에 미치는 영향 최소화

선택적인 태양광 설치기능
-> 태양광 모듈을 언제든지 원하는 시기에 설치가능
-> 모듈설치에 필요한 기초 구조물의 기능을 판넬에 대신하여 설치비용 절감　
-> 태양광 설치에 대한 전문 기술자원을 제공



　

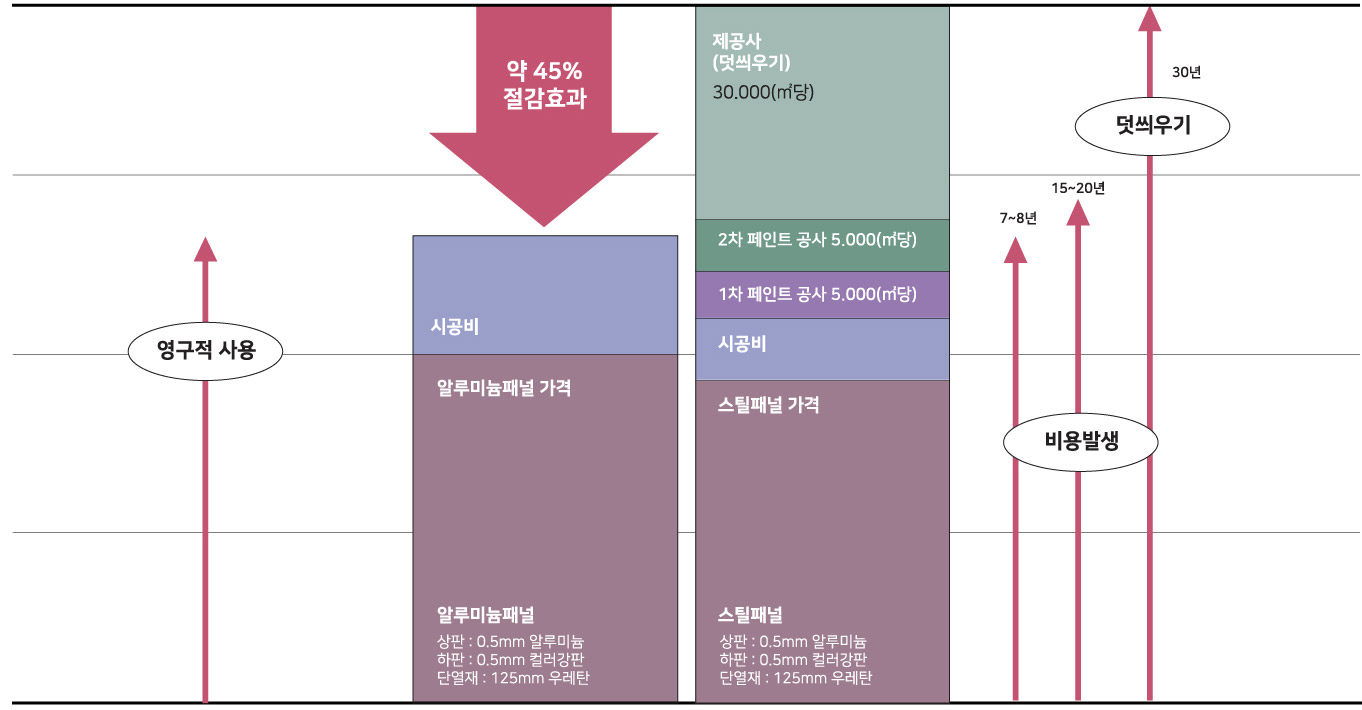

※ 125T 우레탄 알루미늄 샌드위치패널로 공사시 스틸패널 대비 평방미터(㎡)당 약 5,000원 증가됨 (2017년 5월 기준)

　

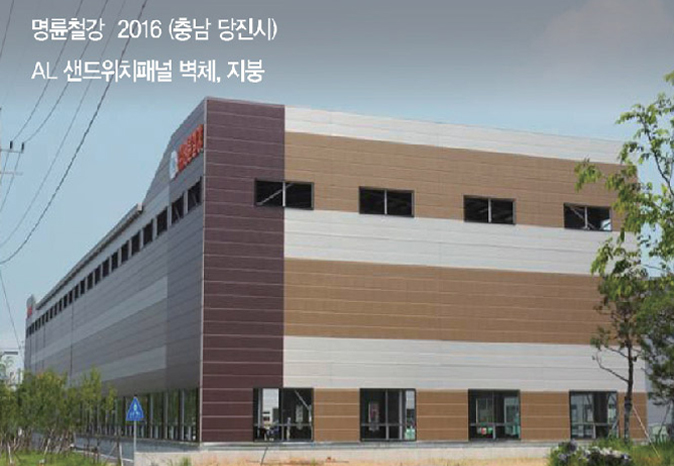

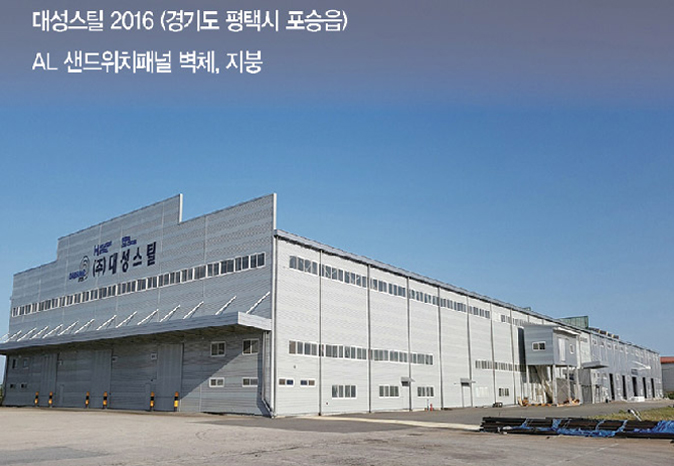

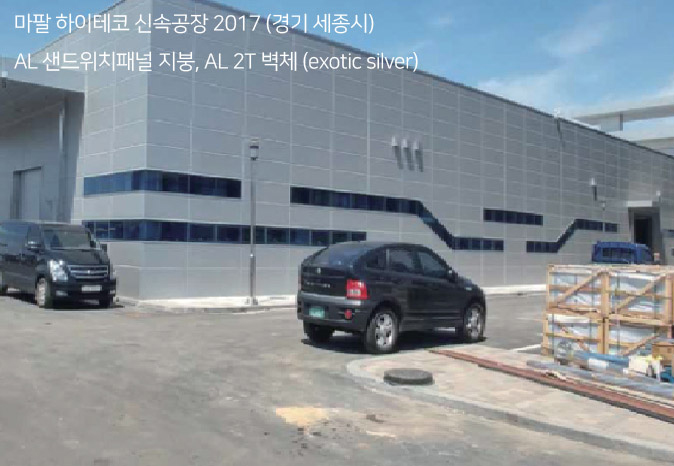

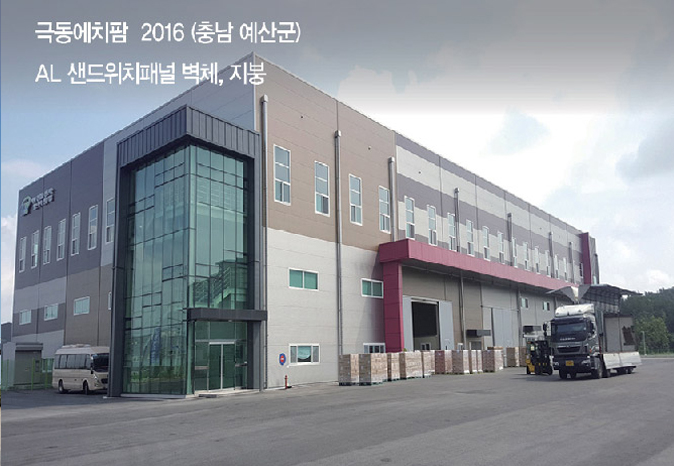

볼트리스 고강도 AL(알루미늄) 샌드위치패널 시공사례
